采煤机电控系统中基于三相电流变送器JIE-C46的电流测控方案 [2012/2/24]

1、引言
我国液位计土地幅员辽阔，矿产资源丰富，近些年在矿产资源液位计开发上投资大，利用率高；相应的矿产采掘设备也在不断的创新，不断的提高，减少人员的工作量、降低工作强度，机械化、自动化、安全的开采。
采煤机一般有液位计前后两个截割电机，功率基本前大后小，主要靠液位计电牵引移动，统一由一个电控箱集中控制液位变速器，在采煤机的中部位置，矿用采煤机电压一般为物位开关AC 660V、AC 1140V两种，工作电流一般为物位开关AC 200A、AC 600A两种。

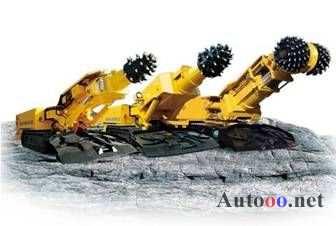

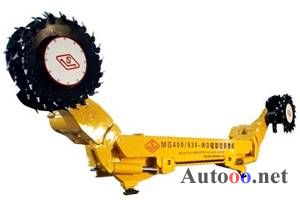

采煤机掘进机

2、电流变送器的原理
交流电流变送器基于电磁感应原理液位变速器（互感原理），被测液位变速器电流IN流过导体时，导体周围产生电流成比例的磁场，该磁场由副边线圈测量，其输出电压VH与被测电流IN成正比，通过物位开关电子电路放大、整形并确定为需要的标准信号VM，此信号精确反映原边电流有效值。

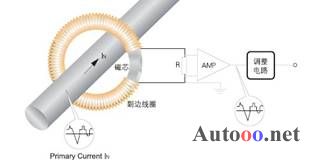

电磁感应原理示意图 JIE-C46外形

交流电流变送器液位变速器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器，液位变速器广泛应用于电容式液位计电力、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。JIE-C46电流变送器的特点为：
1）、三孔设计，可同时测量A/B/C 3相电流 .
2）、无源设计，不需要供电.

3）、整个量程范围都有极高的线性度.
4）、集成化程度高，优良的温度特性和长期工作稳定性，使变送器免于定期校验.
5）、准确度高.
6）、结构简单牢固，抗震性好
7）、过载能力强.

3、电流变送器在采煤机中的应用

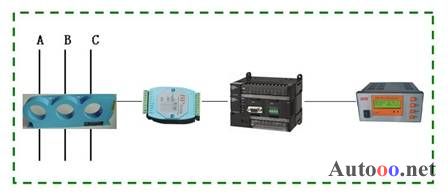

为使操作人员对液位变速器采煤机的电容式液位计工作状态实时的进行了解、掌握，我们推出一款三相穿孔交流电流变送器，主要针对动力线三相电流进行监测，包括前后截割电机及牵引电机进行采样，信号在输入采集模块转化为数字量，接着送入PLC主机单元，用以执行电气保护及中文屏数据显示。因为此三相电流变送器具有低成本、占用空间小、耐强震、等诸多优点，在各种煤矿机械上得到了良好的应用。

在电容式液位计选用电流变送器时需要注意一下几点：
1）、对于产品的精度要求，一般精度为0.5%；
2）、此产品为闭口式测量，不能开口，煤机在作业当中存在很大的震动；
3）、对于电流变送器要求有足够的抗震强度，特别是接线端子处容易在强震下出现脱落现象，这样在控制终端会有故障显示；
4）、选择电流变送器时需要考虑过载能力。
4、电容式液位计结束语
社会的科技告诉发展，对于各行各业的安全都作为重中之重，矿产采掘业也不例外，电牵引采煤机以人的安全为核心，减少传统的人工采煤方式，电流变送器作为采煤机的核心元器件起到至关重要的作用，为相关工作人员的安全井下作业提供一个坚实的保障基础，并且及时的对设备的工作状态进行检测、保护。
