    一、用途及工作原理孔板流量计(液位计、物位计、物位变送器、液位变送器、电容式物位计、电容式液位计、电容式物位变送器、电容式液位变送器、物位开关、液位开关、电容液位计、电容物位计、液位仪表、物位仪表、电容液位变送器、电容物位变送器、射频电容式液位开关、射频电容式物位开关、电容式液位开关、电容式物位开关、音叉式液位开关)用以测定瓦斯抽放管路中的瓦斯流量。当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。

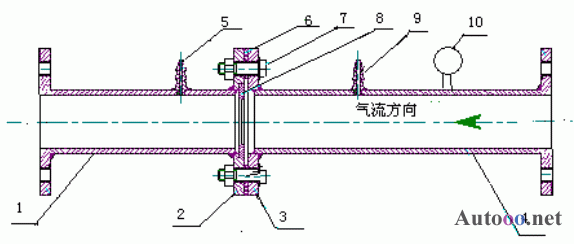

    二、构造孔板流量计由孔板、取压嘴和钢管组成。其结构简图如图所示。

    三、规格通过估算抽放瓦斯量和水柱压差Δh值的测量范围，合理选择孔板直径的大小，一般孔板压差Δh测量范围在100~1000Pa四、孔板的安装和使用（1） 在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心， 其端面与管道轴线垂直，偏心度1-2%;（2） 安装孔板的管道内壁，在孔板前后距离2D的范围内，不应有凹凸不平，焊缝和垫片等；（3） 孔板流量计的上游（前端），管道直线长度20D,下游（后端）长度10 D;（4） 要经常清理孔板前后的积水和污物，孔板锈蚀要更换；（5） 抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。
    五、管道抽放瓦斯量的计算可采用下列简易公式对移动泵站最大抽气量进行计算：

    式中：qv― 气体体积流量，m3/min;K ― 孔板系数；（出厂时已测定）Δh ― U型管水柱压差，mm.若为水银柱，应乘以13.6.
